terça-feira, 8 de março de 2011

Software de Rádio Online

Aplicação que permite ouvir estações de rádio online. Esta aplicação foi desenvolvida em Visual Basic. Quem quiser mais alguma rádio é só enviar um email para lass11@sapo.pt que eu farei novas versões deste software, com as suas preferências.

O link de download encontra-se disponível em baixo:
http://www.4shared.com/file/n4H6o6XB/Radio.html

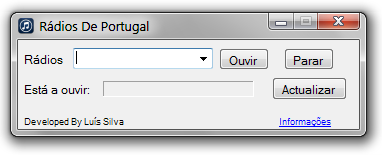

Aparência do software

Etiquetas:

sábado, 5 de junho de 2010

Programador de Pic's USB

Vou colocar neste post fotografias do programador de Pic's que que ja foi postado anteriormente o esquema eléctrico. A placa foi desnvolvida na escola e foram para o fabricante desta feita na China :D fica aqui o site para quem quiser saber mais informações: http://www.pcbcart.com/


Aqui ficam as fotos:




P.S.(dentro de dias colocarei imagens do programador já montado)

Etiquetas: ,

sábado, 20 de março de 2010

APTIPRO 2010

Esta e a segunda edição deste concurso que tem como objectivo principal a divulgação de trabalhos feitos no âmbito de provas de aptidão tecnológica (PAT), e provas de aptidão profissional (PAP) dos cursos profissionais e tecnológicos de electrónica e electrotecnia. Neste concurso podes ganhar 500€ e também a comercialização do teu prototipo. As incriçoes foram prolongadas ate ao dia 26 de Março não te demores já não falta muito (Clica aqui para descarregar a ficha de inscrição disponível no site da APTIPRO)!! Regulamento: http://www.aptipro.org/documentos/regulamento.pdf

Para mais informações consultar: http://www.aptipro.org/

Etiquetas:

quinta-feira, 4 de março de 2010

Emissor e Receptor FM

Neste post vou colocar dois circuitos, um deles e um pequeno emissor FM e o outro e um receptor FM. Segundo o site onde eu encontrei estes circuitos este emissor e este receptor funcionam bem em áreas abertas tendo um grande alcance nessas mesmas áreas.

Em baixo encontra-se um emissor FM

Em baixo encontra-se um receptor FM e um Amplificador de áudio

Em baixo encontra-se o esquema eléctrico do Amplificador de audio


Fonte: http://radiofonia.com.sapo.pt/index.html

Confiram melhor no site estas e outras informações

Etiquetas: ,

quinta-feira, 11 de fevereiro de 2010

Camara de Vigilancia em LabView

Neste Post vou colocar um software feito por mim em LabView e permite controlar dois servo-motores, e alem disso ainda nos permitem visualizar uma webcam. Neste projecto foi utilizado o Arduino Duemilanove, que permitiu o interface entre o computador e os servos. Encontra-se abaixo um video e algumas imagem deste pequeno projecto.


Imagem do programa









Etiquetas:

quarta-feira, 20 de janeiro de 2010

Protocolo I2C

Este artigo tem como função explicar aos nossos leitores em que consiste o protocolo I2C esta explicação encontra-se no próximo link: http://www2.eletronica.org/artigos/eletronica-digital/protocolo-de-comunicacao-i2c

Etiquetas:

quinta-feira, 14 de janeiro de 2010

Pisca pisca com uma PIC

Neste post vou colocar um trabalho feito na ultima aula de Sistemas Automáticos em que pusemos um led a piscar, com uma PIC16F84a da Microchip, com uma frequência de 1Hz em baixo encontra-se uma fotografia do funcionamento do projecto. Em baixo encontra-se o código do programa da PIC em Assembler.


A seguir encontra-se o código em Assembler:

list p=16F84A
#include
__config _XT_OSC &_CP_OFF &_WDT_OFF &_PWRTE_ON
;________________Inicializaçao do Programa__________________________
org 0x00
goto l1
l1
org 0x05
clrf PORTB
bsf STATUS, RP0
movlw 0x00
movwf TRISB
;_____________________Programa Principal_________________________

inicio
clrwdt
movlw b'11010111'
option
clrf PORTB
bcf STATUS, RP0

go
bsf PORTB,0
call delay
bcf PORTB,0
call delay
goto go
delay
clrf TMR0
again
btfss TMR0,7
goto again
return
end


Etiquetas:

sexta-feira, 8 de janeiro de 2010

RoboParty®

Mais uma vez irá ser feita a RoboParty® em Guimarães como é habitual. Em baixo encontra-se disponível o cartaz do deste evento. As inscrições encontram-se abertas ate ao dia 18 de Janeiro e podem ser efectuadas a partir do seu site que e:
Toca a inscrever-se pessoal ja falta pouco. Este evento ira realizar-se entre os dias 19 a 21 de Fevereiro.



Etiquetas:

sábado, 2 de janeiro de 2010

Pen Key



Pen Drive com forma de chave em metal
Totalmente compatível com Hi-Speed USB 2.0 e USB 1.1
Suporta múltiplos sistemas de operativos: Windows ® Vista / XP / 2000,
Mac ® OS e Linux ® 9,0 Kernel 2.4.2 ou posterior
Fácil Instalação, Plug & Play
Armazenar, aceder e compartilhar arquivos, pastas, documentos,
fotografias, música, filmes e dados num dispositivo minúsculo
USB powered. Não necessita energia externa ou bateria
Capacidade: 4GB

Aplicações
Notebook / Portáteis
Desktop
PDAs / Impressoras
Sistemas Stereo

Preço:€ 12,90

Polaridade dos LED's

Este post serve para mostrar como podem ver a polaridade de um LED.

1ª Opção
A “pata” mais comprida é o positivo

2ª Opção
Se as pernas do LED já foram cortadas e são iguais, então vejam se o LED tem um corte esse corte chamasse chanfre. Se tiver, esse é o lado negativo.

3ª Opção
Se nenhuma das anteriores der para ver, então olhem directamente para o interior do LED. (Se não for de alto brilho, devem ver em contra-luz).
Vêm duas placas quase encostadas. A placa maior corresponde ao negativo.

Espero que seja útil para o pessoal que está a começar a trabalhar com os LEDs.




Fonte:http://ricardo-dias.com/

Etiquetas:

Festival nacional de robotica 2010


Está aí a chegar o Festival Nacional de Robótica 2010, que vai ser em Leiria (Batalha). De 25 a 28 de Março.

Estas são as categorias que vão a competição:

Provas Júnior
Busca e Salvamento Júnior (BSJ)
Dança Júnior (DJ)
Futebol Robótico Júnior (FRJ)

Provas Sénior
Condução Autónoma
Futebol Robótico Médio

As inscrições estão abertas:
Pré-Inscrição: de 4/Dez a 31/Dez
Inscrição Final:
de 11/Jan a 18/Fev


Fonte:http://ricardo-dias.com/

Etiquetas:

quinta-feira, 17 de dezembro de 2009

Calculo de Resistencias

Esta e uma ferramenta bastante util na area da eletrónica, pois permite calcular o valor das resistencias normais e de precisão.

Etiquetas:

quarta-feira, 9 de dezembro de 2009

Programador De Pic's USB

Abaixo neste artigo estão colocadas duas imagens com o esquema do programador de pic's USB este esquema funciona como programador para pics até 40 Pinos.



Etiquetas:

sábado, 14 de novembro de 2009

BEAGLE ROVER

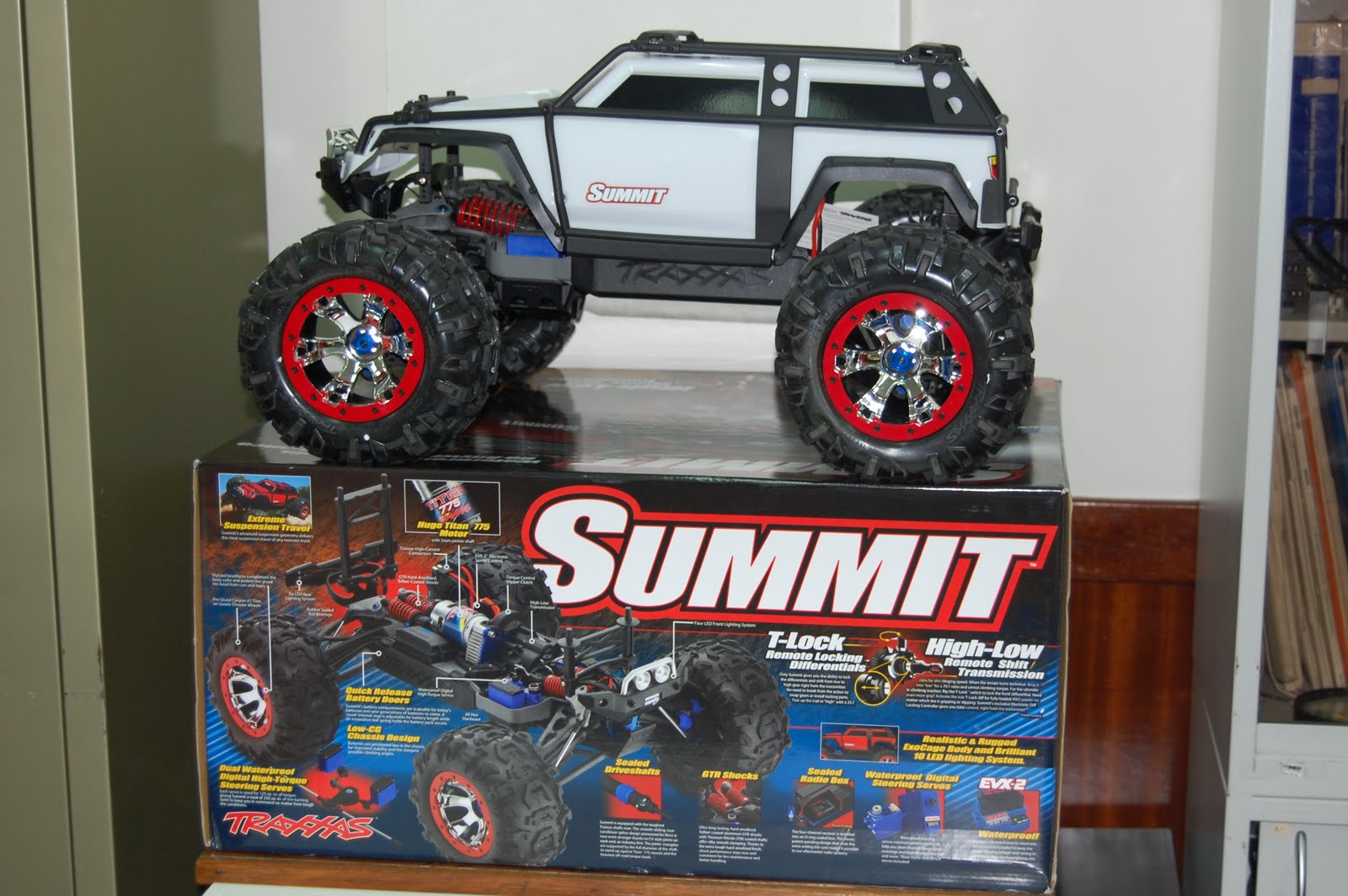

Neste momento esta a ser realizado um Projecto por quatro alunos do 12ºano do curso de eletronica do INED MAIA intitulado BEAGLE ROVER. Este projecto tem como funçao a construcçao de um robot de busca e salvamento controlado remotamente. Este robot terá a capacidade de detectar gases perigosos, irá tambem ter umcalizador GPS para o operador poder saber em que posiçao geografica ele se encontra. Para este projecto iremos usar um carro de modelismo TRAXXAS SUMMIT (a imagem encontra-se ao lado neste artigo) .Este irá ter tambem duas cameras, 3 sonares, 1 sensor de gases perigosos e GPS, e será controlado por um operador com um joystick que irá controlar um outro computador que por sua vez ira controlar o carro. O curso de eletronica ja tem alguma tradiçao no desenvolvimento deste tipo de veiculos, nao telecomandados como é o caso deste, mas autónomos. Nesta parte já foi alcançado um feito, ao conseguir um 3º lugar no Festival Nacional de Robótica 2009 e um 5º lugar no Festival Nacional de Robótica 2008 posicionando-se a frente de Universidades, sendo só ultrapassada pela UA (Universidade de Aveiro com os seus 2 Atlas). Pode seguir este projecto em www.beagleroverblog.blogspot.com .

sexta-feira, 30 de outubro de 2009

Contador ate 99 e Relogio


Ao lado direito neste blogue temos dois videos um de um contador ate 99 feito por mim na aula de Sistemas Automaticos, e no video seguinte temos o video de um relogio com Horas, Minutos e Segundos os segundos foram feitos por mim e as horas e os minutos por outros 2 colegas meus. Ao lado neste post esta publicada uma imagem do contador ate 99.

Etiquetas:

domingo, 19 de julho de 2009

Sites de Robotica

http://www.active-robots.com/

Este site contem kits e materiais para construçao de robots alem de placas de circuito impresso para robots e softwares para estes mesmos.

http://www.idmind.pt/

Este site apresenta soluções inovadoras nas áreas da Robótica e Automação alem disso promove eventos e da tambem formação nestas areas.

http://www.josematias.pt/

Este site e de um professor de eletronica e ele disponibliza esquemas, livros, informaçoes, links de eletronica, projectos, e softwares de eletronica gratuitamente.

Etiquetas:
